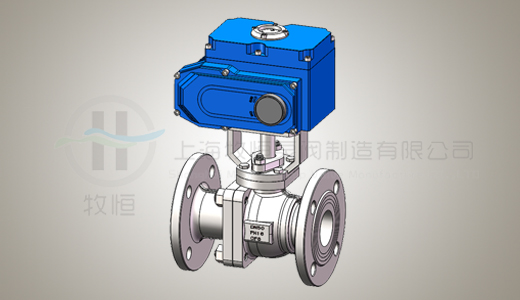

电动O型球阀
电动O型球阀是由球阀和电动执行器相结合的切断型阀门，广泛适用于各种管道上，用于截断或接通管路中的介质，阀体、球芯及密封材质都可根据流通介质的不同而选用不同的材质，可分别适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质。
配套ZNR系列电动执行器或德国PSQ技术、381R、韩国HQ系列电动角行程执行器，开关型有220V无源触点信号，调节型有4～20mA控制信号及单相电源即可控制运转，实现对压力、流量、温度、液位等参数的调节。阀芯有O型和V型两种切口，有软密封和硬密封两种形式，阀密封性良好、重量轻、体积精小、有多种动作时间可选。
电动O型球阀材质
|
公称通径
|
DN25-300mm
|
|
公称压力
|
PN1.6、4.0、6.4（最大可生产32 MPa）
|
|
连接形式
|
法兰式按JB/T79.2-94 或按JB78-5P对夹式法兰连接
|
|
阀 材 料
|
WCB ZG1Cr18Ni9Ti CF3M
|
|
填 料
|
V型聚四氟乙烯填料 含浸聚四氟乙烯填料 石棉纺织填料
|
|
使用温度
|
常温型：-20℃~+120℃ 散热型：+200℃~+450℃
|
|
阀芯形式
|
O形球体或V型半球体
|
|
流量特性
|
快开特性或近似直线特性
|
|
金属阀座材料
|
与阀体材质相同或堆焊钴铬硬质合金
|
|
非金属密封材料
|
增强聚四氟乙烯
|
电动O型球阀参数
|
通径DN
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
流量系数
|
25
|
40
|
63
|
100
|
160
|
250
|
350
|
680
|
990
|
1600
|
2500
|
4000
|
|
动作范围
|
0-90°
|
|
允许压差
|
小于公称压力
|
|
泄漏量
|
按API598标准测试 无泄漏
|
|
温度℃
|
环境温度：-20~60℃ 工作温度：-20~450
|
|
基本误差
|
±2%
|
|
回 差
|
±2%
|
|
死 区
|
1%
|
|
可调范围
|
250：1
|
