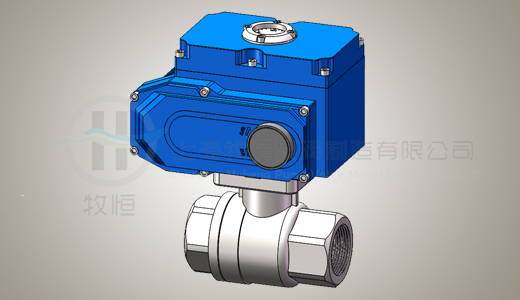

电动螺纹球阀应用
电 动螺纹球阀采用ZNR系列执行机构，可直接接收计算机或工业仪表等输出的4～20mADC或1～5VDC控制信号，220VAC电源,根据阀位反馈信号与 设定值比较偏差对执行机构驱动电机进行智能步距调整(PID调节)，以实现与执行机构配套的阀门或其他装置开度的精确定位，同时输出4～20mADC的位 置反馈信号。其核心控制部件电子式伺服控制器应用现代数字技术，对DCS/PLC规范设计而成，集信号采集、处理、反馈、控制于一体。采用独创的电子制动 电路并附加机械阻尼装置消除惯性，可瞬时停机，定位时无振荡，定位精度可达0.3%以上。可控硅输出，动作时间快，输出稳定，可靠性高。体积小，轻便宜 人，性能可靠，配套简单，流通能力大，特别适合于介质是粘稠，含颗粒，纤维性质的场合。目前该阀广泛应用于食品，环保，轻工，石油，造纸，化工，教学和科 研设备，电力等行业的工业控制系数。
电动球阀技术参数
|
ZNR系列执行机构技术参数
|
阀体参数
|
|
电源
|
AC200/220V，50/60Hz
|
公称通径
|
DN10～100mm
|
|
输出力矩
|
50N·M～2000N·M
|
公称压力
|
PN1.6 2.5 4.0 6.4 31.5MPa(定制)
|
|
动作范围
|
0～90° 0～360°
|
泄漏量
|
软密封:零泄漏
|
硬密封:≤额定流量的10-5
|
|
动作时间
|
15秒/30秒/60秒
|
执行机构
|
可另配PSQ、HQ、UNIC、361RS等系列
电子式电动执行机构
|
|
保护装置
|
过热保护
|
流量特性
|
快开特性
|
|
环境温度
|
-30°～60°
|
可调范围
|
DN10-80
|
|
250:1
|
|
手动操作
|
同附带手柄操作
|
基本误差
|
±1%
|
|
限位
|
电气、机械二重限位
|
死区
|
≤1%
|
|
防护等级
|
相当于IP-65
|
回差
|
≤1%
|
|
位置测量
|
可选装开关或电位计
|
适用温度
|
密封面
|
|
驱动电机
|
8W/E
|
PTFE≤150℃ RTFE≤180℃ PPL≤300℃
硬密封≤450℃
|
|
进线接口
|
PE1/2〞进线线锁
|
电动螺纹球阀材质
|
连接方式
|
内螺纹连接
|
对焊连接
|
|
零件
名称
|
阀体阀盖
|
WCB
|
CF8(304)
|
CF8M(316)
|
WCB
|
CF8(304)
|
CF8M(316)
|
|
球体、阀杆
|
2Cr13
|
0Cr19Ni9
|
OCr17Ni12Mo2
|
2Cr13
|
0Cr19Ni9
|
OCr17Ni12Mo2
|
|
密封圈、填料
|
增强聚四氟乙烯、对位聚苯
|
|
适用
工况
|
适用介质
|
水、蒸汽
、油品等
|
硝酸等腐
蚀性介质
|
醋酸等腐
蚀介质
|
水、蒸汽
、油品等
|
硝酸等腐
蚀性介质
|
醋酸等腐
蚀介质
|
|
适用温度
|
-29～180°C(增强聚四氟乙烯)、-29～300°C(对位聚苯)
|
