一.概述

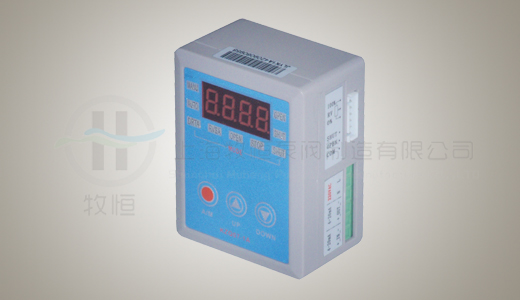

电动阀门智能定位器是经工业单片机为核心的智能信号采集控制系统，体积小巧，可选择安装在电动执行器的接线盒内或以DIN导轨方式固定在外，能直接接受工业仪表或计算机等输出的4-20mA DC信号（其他输入信号类型可在出厂前定制），与电位器反馈的电动执行器配套对各种阀门或装置进行精确定位操作，能对电动执行器的转角（或位移）进行自由标定，同时输出4-20mA DC的执行器转角位置（或位移）反馈转换型号，可按键精确设定执行器转角位置的下限限位值和上限限位值，定位器采用3个按键操作，9个LED灯可直接显示定位器模态，4位数码LED通过按键切换显示阀门实际开度值.阀位设定开度值.定位器壳内温度，操作方便。

二.主要技术指标

 1.控制精度：0.1%-3.0%（通过U4参数可调）
 2.可接电动执行器反馈信号：电位器500Ω-10KΩ
 3.可接收外部控制信号（DC):4-20mA(1-5V.0-10V.V开关量等出厂前定制）
 4.输入阻抗：250Ω
 5.通过修改U1参数可设定：①DRTA/正动作，RVSA/逆动作模态②输入信号中断时“中断”模态一OPEN （开）.STOP（停）.SHUT（闭）
 6.可选：①可控硅输出（AC,600V,25A）②继电器输出（AC,250V,10A） 订货时指明
 7.输出执行其位置信号：低漂移输出4-20mADC对应执行器全闭至全开，信号完全与输入隔膜（光电隔膜），输出负载≤500Ω
