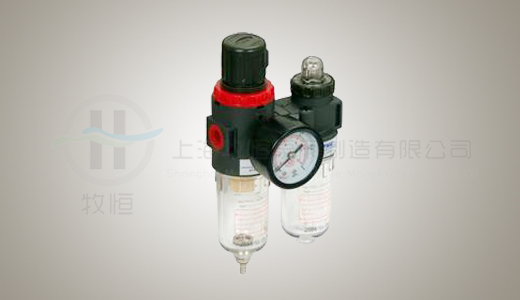

空气过滤减压阀原理
空气过滤减压阀是气动薄膜调节阀组合单元的一种辅助装置,经输入0.3~1.0MPa压缩空气后,可向气动执行器提供 0.1~-1.0MPa洁净气源。空气过滤减压阀属于先导活塞式减压阀。由主阀和导阀两部分组成。主阀主要由阀座、主阀盘、活塞、弹簧等零件组成。导阀主 要由阀座、阀瓣、膜片、弹簧、调节弹簧等零件组成。通过调节调节弹簧压力设定出口压力、利用膜片传感出口压力变化,通过导阀启闭驱动活塞调节主阀节流部位 过流面积的大小,实现减压稳压功能。本产品主要用于气体管路,如空气、氮气、氧气、氢气、液化气、天然气等气体。
技术参数
保证耐压力
|
1.5MPa
|
最高使用压力
|
1.0MPa
|
环境及流体温度
|
5~60°C
|
过滤度
|
25um
|
建议用油
|
透平1号油ISOVG32
|
容器材料
|
聚碳酸脂
|
防护罩
|
SAC2010(无)/SAC3010-4010(有)
|
调压范围
|
0.05-0.85MPa
|
阀型
|
带溢流型
|
规格参数
型号
|
规格
|
配件
|
组件
|
额定流量(l/min)
|
接管口径 G
|
压力表口径 G
|
重量
(kg)
|
托架
(2个)
|
压力表
|
过滤减压阀
|
油雾器
|
SAC2010-01
|
SAW2000
|
SAL2000
|
500
|
1/8"
|
1/8"
|
0.66
|
Y20T
|
G36-10-01
|
SAC2010-02
|
SAW2000
|
SAL2000
|
500
|
1/4"
|
1/8"
|
Y20T
|
SAC3010-02
|
SAW3000
|
SAL3000
|
1700
|
1/4"
|
1/8"
|
0.98
|
Y30T
|
SAC3010-03
|
SAW3000
|
SAL3000
|
1700
|
3/8"
|
1/8"
|
Y30T
|
SAC4010-03
|
SAW4000
|
SAL4000
|
3000
|
3/8"
|
1/4"
|
1.93
|
Y30T
|
SAC4010-04
|
SAW4000
|
SAL4000
|
3000
|
1/2"
|
1/4"
|
Y30T
|
SAC4010-06
|
SAW4000-06
|
SAL4000-06
|
3000
|
3/4"
|
1/4"
|
1.99
|
Y40T
|
G46-10-02
|
SAC5010-06
|
SAW5000
|
SAL5000
|
4000
|
3/4"
|
1/4"
|
3.20
|
Y60T
|
SAC5010-10
|
SAW5000
|
SAL5000
|
4000
|
1"
|
1/4"
|
Y60T
|
