气动软密封开关蝶阀应用
气动软密封开关蝶阀双偏心法兰式蝶阀结构紧凑，90°回转开关轻松，密封可靠，使用寿命长，被广泛用于水厂、电厂、钢厂、造纸、化工、饮食等系统供排水中，也可以作为调节和截止使用。
气动软密封开关蝶阀特点
1、本阀采用双偏心结构，具有越关越紧的密封功能，密封性能可靠。
2、密封副材料选用不锈钢和丁腈耐油橡胶配对，使用寿命长。
3、橡胶密封圈即可位于阀体上，也可以位于蝶板上，可适用不同特点的介质，供用户选择。
4、蝶板采用框架结构，强度高，过流面积大，流阻小。
5、整体烤漆、能有效地防止锈蚀且只要更换密封阀座密封材料，就可使用于不同介质。
6、本阀具有双向密封功能，安装时不受介质流向的控制，也不受空间位置的影响，可在任何方向安装。
7、本阀结构独特，操作灵活，省力，方便。
气动软密封开关蝶阀参数
|
公称通径
|
50mm~1200mm
|
|
法兰标准
|
ISO7005-2 1988
|
|
最大工作压力
|
1.6MPa
|
|
壳体试验压力
|
1.5 倍工作压力
|
|
密封试验压力
|
1.1 倍工作压力
|
|
工作温度范围
|
NBR 阀座 -10ºC~80 º C 、 EPDM 阀座 -20ºC~120ºC
|
|
允许长期使用温度
|
NBR 阀座 0ºC~60 º C 、 ,EPDM 阀座 0ºC~100ºC
|
|
材料
|
( 见《可选材料表》部分 )
|
|

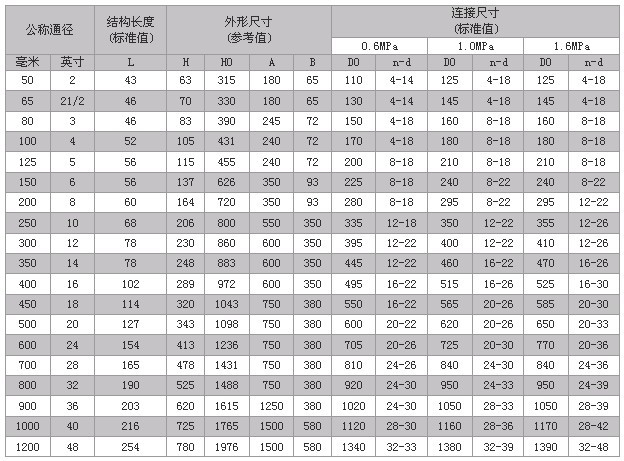

结构尺寸
|
ISO5752-88
|
|
驱动型式
|
手柄
|
50mm~300mm
|
|
蜗轮
|
50mm~1200mm
|
|
气动
|
50mm~1200mm
|
|
电动
|
50mm~1200mm
|
|
表面处理
|
环氧聚酯涂料 、 尼龙 11 、 烤漆
|
气动软密封开关蝶阀标准
|
项目名称
|
采用标准
|
可选标准
|
|
设计制造验收
|
GB/T12238-1989
|
ISO/DIN10631-91
|
|
阀门结构长度
|
GB/T12221-1989
|
ISO5752-88
|
|
阀门法兰连接
|
GB9113-1988
|
ISO7005. 2
|
|
阀门检验
|
GB/T13927-1992
|
ISO/DIN5208-87
|
|
阀门标志
|
GB12220-1989
|
ISO5209-87
|
|
驱动装置连接
|
GB12223-1989
|
ISO/DIN5211-89
|
|
阀门供货要求
|
GB/T12252
|
————
|
注：本蝶阀不仅符合 ISO,GB 标准，同时也兼容世界其它国家标准
