气动对夹蝶阀应用
气动对夹蝶阀D671X结构紧凑，90°回转开关轻松，密封可靠，使用寿命长，被广泛用于水厂、电厂、钢厂、造纸、化工、饮食等系统供排水中，也可以作为调节和截止使用。
气动对夹蝶阀材质
|
零件名称
|
材 质
|
|
圆锥销
|
45钢
|
45钢
|
不锈钢
|
|
蝶板
|
灰铸铁镀硬铬
|
碳钢或不锈钢
|
不锈钢
|
|
阀体
|
灰铸铁
|
碳钢
|
不锈钢
|
|
螺柱
|
35钢
|
碳钢
|
不锈钢
|
|
阀杆
|
45钢
|
不锈钢
|
不锈钢
|
|
键 Key
|
45钢
|
45钢
|
不锈钢
|
|
衬套
|
铜基粉末冶金
|
铜基粉末冶金
|
铜基粉末冶金
|
|
O形圈
|
橡胶
|
橡胶
|
橡胶
|
|
位置指示器
|
塑料
|
塑料
|
塑料
|
气动对夹蝶阀参数
|
公称通径D(mm)
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
400
|
450
|
500
|
600
|
700
|
|
公称压力PN(MPa)
|
0.6、1.0、1.6、2.5
|
|
流量特性
|
近似等百分比(参见典型曲线图)、直线特性、快开性
|
|
阀板转角(度)
|
0°～90°(可调)
|
|
允许泄漏量
|
软密封：O泄漏 硬密封：≤额定Cv×0.001%
|
软密封：VI微气泡级，硬密封：≤额定CV×0.065%
|
|
允许压差
|
≤公称压力值
|
|
作用形式
|
双作用/单作用(弹簧复位式)
|
|
控制型式
|
二位切断型/调节型
|
|
执行器
|
型 号
|
DA、GTD/GTE系列、AW/AWS系列、ZSQ系列等
|
|
气源压力
|
净化压缩空气(氮气)0.3-0.7MPa
|
|
|
输入信号
|
电流信号：0～10mA、4～10mA 气源信号20～100kPa
|
|
基本误差
|
≤±1.5%
|
|
回 差
|
≤1.5%
|
|
死 区
|
≤0.6%
|
|
可调节比
|
250:1
|
|
|
回讯电压
|
AC220V、AC110V、DC24V、
|
|
切断时间
|
1-2S
|
3-5S
|
7-18S
|
20-30S
|

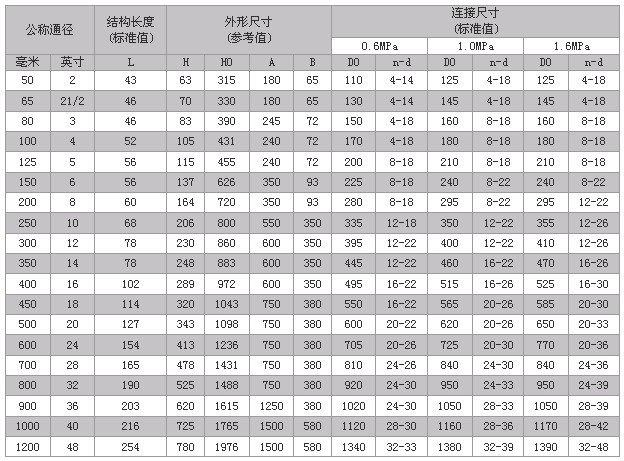

气动对夹蝶阀结构
|
产品名称
|
气动蝶阀
|
|
作用形式
|
开关型 调节型
|
|
连接形式
|
法兰式 对夹式 管螺纹式
|
|
结构形式
|
三维偏芯型
|
中线型结构
|
二偏芯型
|
三维偏芯型
|
|
|
多层次结构
|
|
弹性座结构
|
|
阀座密封形式
|
软质密封、硬质合金密封
|
软质密封
|
软质密封、硬质合金密封
|
