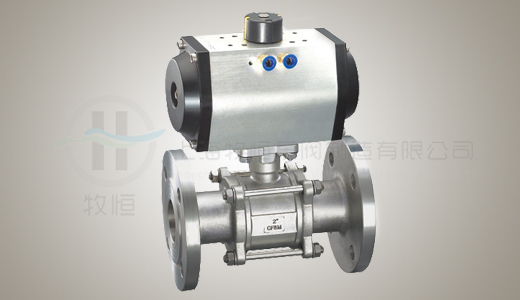

气动三片式法兰球阀应用
气动三片式法兰球阀适用于PN1.0～4.0MPa，工作温度-29～180℃(密封圈为增强聚四氟乙烯)或-29～300℃(密封圈为对位聚苯)的各种管路上，用于截断或接通管路中的介质。选用不同的材质,可分别适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质。本产品可广泛应用于造纸、石化、化工、冶金、电力、环保、石油、轻工等工业部门的自动化控制系统中。
气动三片式法兰球阀特点
气动三片式法兰球阀 及对焊连接球阀分为整体式(一片式)、两段式及三段式。阀体铸造采用台湾引进的先进工艺，结构合理、造型美观。阀座采用弹性密封结构，密封可靠，启闭轻松。阀杆采用有倒密封的下装式结构，阀腔异常升压时，阀杆不会被冲出。二片式、三片式球阀、三片式法兰球阀连接形式另有对焊(BW)承插焊(SW),并均可带国际标准ISO支架平台和锁定装置。可设置90°开关定位机构，根据需要加锁以防止误操作。
气动三片式法兰球阀材质
|
零件名称
|
材质
|
|
不锈钢
|
碳钢
|
|
阀体
|
不锈钢CF8M
|
碳钢WCB
|
|
密封圈
|
聚四氟乙烯PTFE
|
聚四氟乙烯PTFE
|
|
阀盖
|
不锈钢CF8M
|
碳钢WCB
|
|
球体
|
不锈钢SS316
|
不锈钢SS304
|
|
阀杆
|
不锈钢SS316
|
不锈钢SS316
|
|
螺母
|
不锈钢SS304
|
FCD45
|
|
垫圈
|
不锈钢SS304
|
FCD45
|
|
手柄套
|
塑料
|
塑料
|
|
手柄
|
不锈钢SS304
|
不锈钢SS304
|
|
阀杆螺母
|
不锈钢SS304
|
B7
|
|
垫圈
|
不锈钢SS304
|
不锈钢SS304
|
|
填料压盖螺母
|
不锈钢SS304
|
FCD45
|
|
填料
|
聚四氟乙烯PTFE
|
聚四氟乙烯PTFE
|
|
止推垫圈
|
聚四氟乙烯PTFE
|
聚四氟乙烯PTFE
|
|
填料
|
聚四氟乙烯PTFE
|
聚四氟乙烯PTFE
|
|
螺栓
|
不锈钢SS304
|
B8
|
