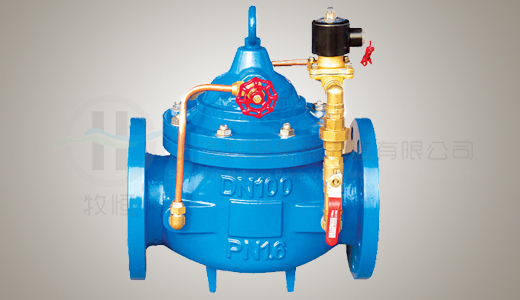

600型电动水力控制阀
产品名称:600型电动水力控制阀
产品型号:MZSX-42QG-16-600
更新时间:2013-03-23 15:40:13
点击次数:


水力电动控制阀应用

水力电动控制阀由主阀、电磁导阀、针阀、球阀、微形过滤器和压力表组成水力控制接管系统。通过电磁导阀可以实现对阀门开启和关闭的遥控。加装附加装置后,可控制开启和关闭的速度。水力电动控制阀利用导阀控制阀门的开启和关闭,节省能源。可代替其它阀门大型电动装置。水力电动控制阀广泛用于高层建筑、生活区等供水管网系统及城市供水工程。

水力电动控制阀工作原理

当阀门从进口端给水时,水流流过针阀进入主阀控制室,当电磁导阀打开时,控制室内的水经电磁导阀、球阀流出。球阀开度大于针阀开度,主阀控制室内压力很低,主阀处于全开状态。

当电磁导阀关闭时,主阀控制室的水不能流出,控制室升压,推动膜片关闭主阀。

水力电动控制阀参数

公称压(Mpa)
壳体试验压力(MPa)
密封试验压力(MPa)
适用介质
介质温度(℃)
1.0
1.5
1.1
0-80
1.6
2.4
1.76
2.5
3.75
2.75

水力电动控制阀材料

零件名称
零件材料
阀体 阀盖
WCB
阀座 阀盘
铜合金
密封圈 O型圈
丁腈橡胶
阀杆
2Cr13
弹簧
50CrVA
针型阀
铜合金
球阀
铜合金
浮球阀
铜合金
微型过滤器
不锈钢
