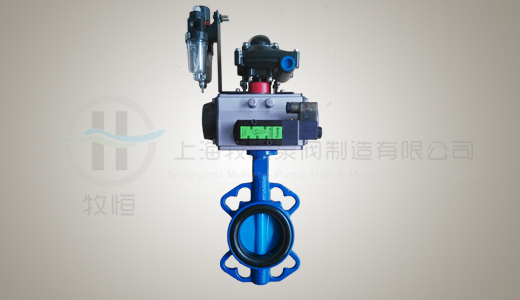

气动尼龙板衬胶软密封对夹蝶阀
产品名称:气动尼龙板衬胶软密封对夹蝶阀
产品型号:MQDX-41Q-16
更新时间:2014-12-11 21:41:06
点击次数:


气动软密封开关蝶阀应用

气动软密封开关蝶阀双偏心法兰式蝶阀结构紧凑,90°回转开关轻松,密封可靠,使用寿命长,被广泛用于水厂、电厂、钢厂、造纸、化工、饮食等系统供排水中,也可以作为调节和截止使用。

气动软密封开关蝶阀特点

1、本阀采用双偏心结构,具有越关越紧的密封功能,密封性能可靠。
2、密封副材料选用不锈钢和丁腈耐油橡胶配对,使用寿命长。
3、橡胶密封圈即可位于阀体上,也可以位于蝶板上,可适用不同特点的介质,供用户选择。
4、蝶板采用框架结构,强度高,过流面积大,流阻小。
5、整体烤漆、能有效地防止锈蚀且只要更换密封阀座密封材料,就可使用于不同介质。
6、本阀具有双向密封功能,安装时不受介质流向的控制,也不受空间位置的影响,可在任何方向安装。
7、本阀结构独特,操作灵活,省力,方便。

气动软密封开关蝶阀参数

公称通径 50mm~1200mm
法兰标准 ISO7005-2 1988
最大工作压力 1.6MPa
壳体试验压力 1.5 倍工作压力
密封试验压力 1.1 倍工作压力
工作温度范围 NBR 阀座 -10ºC~80 º C 、 EPDM 阀座 -20ºC~120ºC
允许长期使用温度 NBR 阀座 0ºC~60 º C 、 ,EPDM 阀座 0ºC~100ºC
材料 ( 见《可选材料表》部分 )
结构尺寸 ISO5752-88
驱动型式 手柄 50mm~300mm
蜗轮 50mm~1200mm
气动 50mm~1200mm
电动 50mm~1200mm
表面处理 环氧聚酯涂料 、 尼龙 11 、 烤漆

气动软密封开关蝶阀标准

项目名称 采用标准 可选标准
设计制造验收 GB/T12238-1989 ISO/DIN10631-91
阀门结构长度 GB/T12221-1989 ISO5752-88
阀门法兰连接 GB9113-1988 ISO7005. 2
阀门检验 GB/T13927-1992 ISO/DIN5208-87
阀门标志 GB12220-1989 ISO5209-87
驱动装置连接 GB12223-1989 ISO/DIN5211-89
阀门供货要求 GB/T12252 ————

注:本蝶阀不仅符合 ISO,GB 标准,同时也兼容世界其它国家标准
