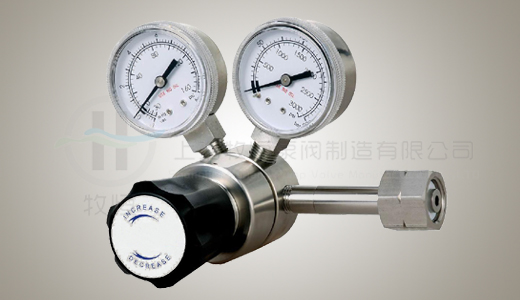

高压纯净气体减压阀应用
不锈钢高压纯净气体减压阀，单级式膜片减压结构，不锈钢膜片压力传输，输出压力稳定，主要应用于中等流量气体系统，阀门采用单级式减压结构，母体与膜片采用硬密封形式，母体螺纹：进出气接口1/2" NPT（F）， 压力表，安全阀接口1/4〞NPT（F）内设过滤网，可采用面板式或墙式安装。
高压纯净气体减压阀适用范围
1、实验室 2、气体吹扫系统 3、腐蚀性气体、特种气体
4、气体汇流排 5、测试设备
高压纯净气体减压阀特性参数:
最大输入压力:500，3000 Psig
输出压力:0～25，0～50，0～100，
0～125，0～250 Psig
安全测试压力:1.5 倍的最大输入压力
适用温度:-40°F 至＋165°F (-40℃ 至＋74℃)
内泄漏率:2×10-8 atm cc/sec He
C v 值:1.1
高压纯净气体减压阀材质:
母 体:316L, 上 盖:316L,
膜 片:316L 过滤网:316L
阀 座:PCTFE,PTFE 弹 簧:316L
阀芯顶杆:316L
高压纯净气体减压阀参数定制
|
MH
|
J
|
K
|
D(psi)
|
G(psi)
|
G
|
0
|
0
|
P
|
|
系列号
|
母体孔
|
阀座材料
|
输入压力
|
输出压力
|
压力表
|
进气形式
|
出气形式
|
选项
|
|
|
A
|
K: PCTFE
|
D:4000
|
G:0~250
|
W:不带压力表
|
00:1/4“NPT(F)
|
00:1/4" NPT(F)
|
P: 面板安装
|
|
|
B
|
T: PTFE
|
E:3000
|
H:0~150
|
P:psi/bar表
|
CGA330
|
10:1/8"卡套接头
|
R: 附安全阀
|
|
|
D
|
V:Vition
|
F: 500
|
I:0~100
|
G: Mpa表
|
CGA350
|
11:1/4"卡套接头
|
N:附针阀
|
|
|
G
|
|
|
K:0~50
|
|
CGA580
|
12:3/8"卡套接头
|
D:附膜片阀
|
|
|
J
|
|
|
L:0~25
|
|
CGA660
|
15: 6mm卡套接头
|
|
|
|
M
|
|
|
|
|
CGA590
|
16: 8mm卡套接头
|
|
|
|
|
|
|
|
|
58: G5/8"-RH(F)
|
74:M8 x 1RH(M)
|
|
|
|
|
|
|
|
|
63:W21.8-14RH(F)
|
其他形式接头可供选择
|
|
|
|
|
|
|
|
|
64:W21.8-14LH(F)
|
|
|
|
|
|
|
|
|
|
其他形式接头可供选择
|
|
|
