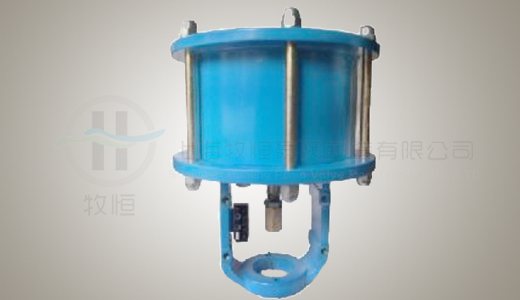

ZS系列直行程气动执行器应用
ZS直行程气动执行器是带弹簧复位可调零比例式气动活塞式直行程执行机构。特点是输出力大，结构简洁、可靠、轻小、动作速度快、抗震性好。可与直通单座调节阀、角型调节阀、套筒调节阀、隔膜调节阀、
精小型调节阀等直行程调节阀组配并带上控制器成为气动调节阀。选用不同的弹簧范围可获得需要的许用压差。ZS型是用于与切断阀相配套的二位式弹簧复位活塞式执行机构。具有动作迅速（可达1.2-4.5S）、可靠、体积轻小的特点。ZSN型是双向无弹簧活塞式执行机构，常与高压差、大口径、开关速度要求较高（1-2S）和高温切断阀组配。ZS-P、ZS型执行机构都可配ZPXS型侧装手操机构。ZSN型配顶装手操机构ZDS。
ZS系列直行程气动执行器技术参数
|
型号项目 |
ZS-1P |
ZS-2P |
ZS-3P |
ZS-4P |
ZS-5P |
ZS-6P |
|
气缸直径
mm |
100 |
125 |
160 |
200 |
250 |
320 |
|
行
程 mm |
10 |
10；16 |
16；25 |
25；40 |
40；60 |
60 |
|
弹簧范围
KPa |
40-200；80-240；100-200；200-350；350-500 |
|
供气压力MPa |
ZSA，ZSN为0.4-0.6;ZS-P：气开比弹簧范围上限大0.05
气关按上限+下限+0.05 |
|
推杆输出力N |
350-500KPa |
2674 |
4165 |
6860 |
10740 |
16800 |
27440 |
|
200-350KPa |
1528 |
2300 |
3920 |
6140 |
9600 |
15680 |
|
100-200KPa |
764 |
1190 |
1960 |
3070 |
4800 |
7840 |
|
80-240Kpa |
610 |
952 |
1568 |
2450 |
3840 |
6270 |
|
配带侧装手操机构 |
ZPXS-2 |
ZPXS-3 |
ZPXS-4 |
ZPXS-5 |
ZPXS-6 |

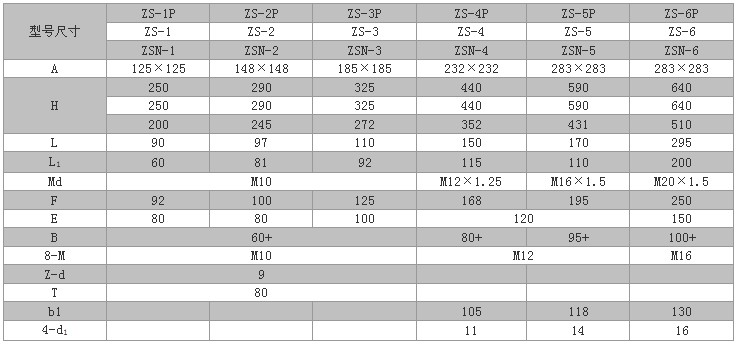

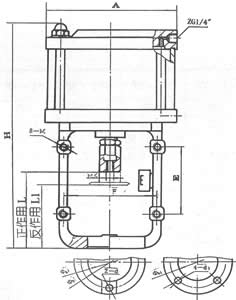

ZS系列直行程气动执行器材质
|
零件名称 |
材料 |
零件名称 |
材料 |
|
气缸 |
精拉铝合金管，硬阳极氧化 |
活
塞 |
LY12 |
|
压缩弹簧 |
60Si2MnA |
推
杆 |
2Cr13 |
|
QY型密封圈 |
TPU、EPDM |
支
架 |
HT250 |
