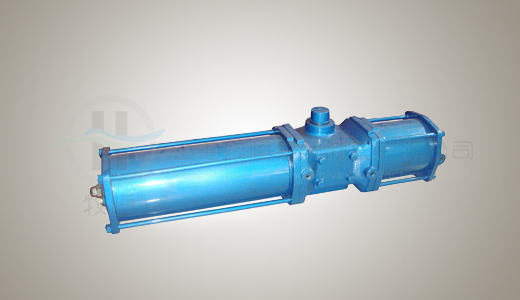

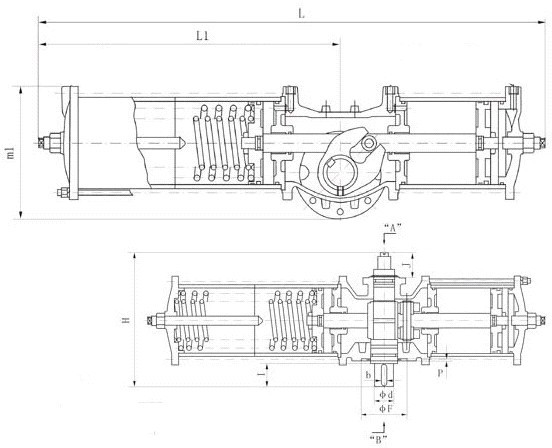

AW单作用气缸原理
AW单作用气缸又称AW单作用气动执行器,是弹簧复位气动执行器，两个分体气缸，双活塞，拔叉式传动结构，容易制造大尺寸缸体，输出扭矩大，动作灵活平稳；气缸内壁和活塞杆镀硬铬，有很好的抗磨性；所有滑动部件之间配有无油润滑轴承和导向环以降低摩擦系数，延长使用寿命，AW气动执行器的U型曲线特性输出扭矩更适用于大口径球阀、蝶阀的开关和调节，也可用于其它90°回转场合。
AW单作用气缸参数
|
基本设计
|
气动双气缸双活塞拔叉式传动机构；
型号AWxx=双作用式；
型号AWxxS=单作用式（弹簧复位） |
|
回转角度
|
双作用式=90°
单作用式=90°
从两端可调节角度-5O°+5O° |
|
工作环境温度
|
-20°C—90°C。
|
|
气源压力
|
0.4－0.7Mpa（最大1.0Mpa
） |
AW单作用气缸扭矩
|
型号规格
|
弹簧扭矩
|
气源压力（
Mpa ） |
|
|
|
|
|
|
0.4 |
|
0.5 |
|
0.6 |
|
|
最小 |
最大
|
最小
|
最大
|
最小
|
最大
|
最小
|
最大
|
|
AW13S |
230 |
430 |
185 |
340 |
340 |
545 |
490 |
700 |
|
AW17S |
330 |
670 |
600 |
930 |
920 |
1290 |
1230 |
1573 |
|
AW20S |
1190 |
1980 |
880 |
1670 |
1600 |
2390 |
2320 |
3110 |
|
AW25S |
1600 |
2510 |
1970 |
2280 |
3090 |
4000 |
4210 |
5120 |
|
Aw28S |
2900 |
5610 |
2250 |
3960 |
2970 |
5685 |
4680 |
7400 |
|
AW35S |
5520 |
10740 |
2760 |
7970 |
6130 |
11340 |
9510 |
14720 |
|
AW40S |
8770 |
1614 |
3480 |
8860 |
5900 |
13260 |
10300 |
17670 |
|
AW50S |
13110 |
27490 |
6370 |
20750 |
14840 |
29220 |
23310 |

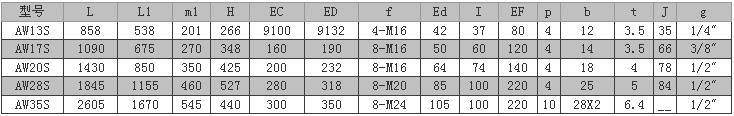

37700 |
