手动V型球阀
产品名称:手动V型球阀
产品型号:MSQF-41CG-16V
更新时间:2013-03-06 13:30:03
点击次数:

手动V型球阀利用偏心阀体V型球芯,偏心球体和阀座,阀杆作旋转运动时在共同轨迹自动定心,关闭过程中越关越紧,完全达到良好的密封目的。阀门的球体和阀座完全脱离,消除了密封圈的磨损,克服了传统球体阀座与球体密封面始终磨损的问题,非金属弹性材料被嵌入金属座中,阀座金属面受到良好的保护。本产品特别适用于钢铁业,铝业,纤维,微小固体颗粒,纸浆,煤灰,石油气等介质
手动V型球阀特点
1、其结构采用V型球芯契紧原理通过传动机构达到闸紧、调节、关闭的目的,密封副是金属面环带硬面接触密封,双偏心结构在开启时阀芯位于藏球室内,流通截面大,且阀门不被冲刷,关闭时阀芯不被冲刷,开启时阀芯球面沿阀座渐进,有效地切除结垢障碍,实现可靠密封。它对两相混流易结垢固体析出的混流输送特别有效
2、阀门的半球用双金属,母材上堆焊不同的合金,阀座也作相应堆焊经特殊的处理,密封面组合成防腐、耐磨、高强度等各种类型,满足不同场合需求
3、密封严密、输送有害气体可达零泄露
4、密封副的阀芯留有补偿量、当阀做磨损后,关闭时再转动少许,任能可靠密封,延长了使用寿命。此外,用户将压紧螺母拧掉,调整或更换后阀座仍可用,避免了阀门密封失效后,整台报废的弊端
手动V型球阀性能
名称
材质
阀体
QT450、WCB、ZG20CrMo、ZG1Cr18Ni9Ti
阀轴
2Cr13、1Cr13
阀瓣
合金渗氮钢、渗氮不锈钢、耐磨钢
阀座
合金渗氮钢、渗氮不锈钢、耐磨钢
轴承
铝青铜、FZ复合材料
填料
聚四氟乙烯、柔性石墨
公称压力(Mpa)
0.6
1.0
1.6
2.5
4.0
公称通经(mm)
40600
40600
40200
40-600
40-600
密封试验压力(Mpa)
0.66
1.1
1.76
2.75
4.4
壳体试验压力(Mpa)
0.9
1.5
2.4
3.75
6.0
适用温度(℃)
-29~300、-29~425、-29~540
适用介质
清水、海水、污水、酸碱等液体、料浆、蒸汽、燃气、油类
驱动方式
手动、电动、气动

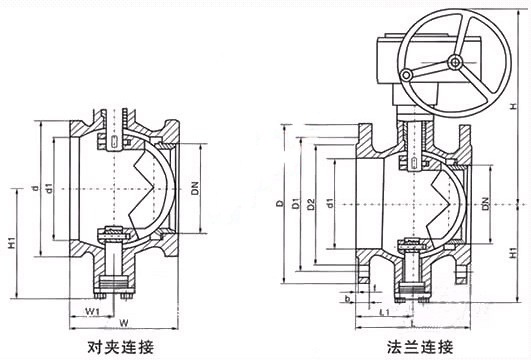

连接形式
法兰连接、对夹连接
安装方式
立式安装、卧式安装
