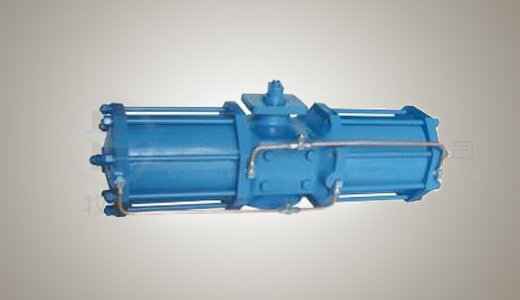

AW双作用气缸
产品名称:AW双作用气缸
产品型号:AW系列
更新时间:2013-03-17 15:09:46
点击次数:


AW双作用气缸应用

AW双作用气缸分为双作用AW气缸单作用AW气缸(弹簧复位),两个分体气缸,双活塞,拔叉式传动结构,容易制造大尺寸缸体,输出扭矩大,动作灵活平稳;气缸内壁和活塞杆镀硬铬,有很好的抗磨性;所有滑动部件之间配有无油润滑轴承和导向环以降低摩擦系数,延长使用寿命,AW气动执行器U型曲线特性输出扭矩更适用于大口径球阀蝶阀的开关和调节,也可用于其它90°回转场合。

AW双作用气缸参数

基本设计

气动双气缸双活塞拔叉式传动机构;
型号AWxx=双作用式;
型号AWxxS=单作用式(弹簧复位)。

回转角度

双作用式=90°;
单作用式=90°;
从两端可调节角度-5O°+5O°。

工作环境温度

-20°C—90°C

气源压力

0.40.7Mpa(最大1.0Mpa )。

AW双作用气缸输出扭矩

型号规格

气源压力( Mpa

0.3

0.4

0.5

0.6

0.7

AW13

515

620

770

930

1080

AW17

950

1270

1590

1910

2230

AW20

2150

2870

3580

4300

5020

AW25

3360

4480

5600

6720

7850

Aw28

5150

6860

8580

10300

12020

AW35

10120

13500

16870

20250

23620

AW40

13220

17630

22040

26450

30860

AW50

22460

29950

37440

44930

52420

AW60

47300

63070

78840

94610

110380
